360 AVM 시스템
Created with Pixso.

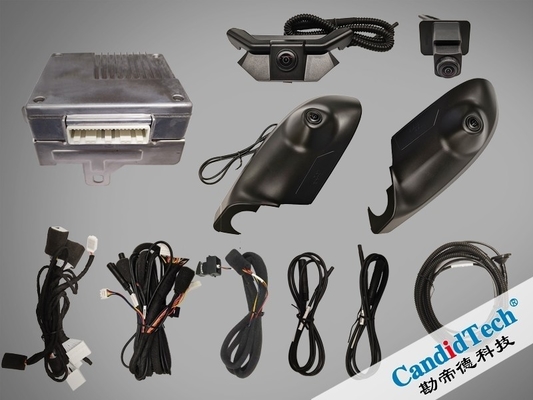

T3 360 AVM 시스템 CVBS AHD 카메라 입력 및 CVBS HDMI 출력 NTSC PAL 호환 디자인

T3 360 AVM 시스템 CVBS AHD 카메라 입력 및 CVBS HDMI 출력 NTSC PAL 호환 디자인

브랜드 이름: Customized
MOQ: 300
가격: Negotiatable
지불 조건: T/T,L/C
공급 능력: 100000 PC / 달
상세 정보
인증:
E-Mark, CE, FCC, RoHS
카메라 입력:
CVBS/AHD
신호 출력:
CVBS/HDMI/VGA
일하는 유혹. 범위:
-40℃~85℃ -40°F~185°F
신호 출력 표준:
NTSC/PAL
표시하다:
2D/3D 주변 뷰
ADAS 기능:
주차 보조, 초음파 레이더 거리 경고, DVR 기능, 이동체 감지(MOD), 차선 이탈 경고 시스템(LDWS) 등
방수 및 방진 등급:
IP69K
애플리케이션:
자동차
포장 세부 사항:
정기적 인 수출 포장, 맞춤형
공급 능력:
100000 PC / 달
강조하다:

T3 360 AVM 시스템

,

CVBS 360 AVM 시스템

,

AHD CCTV AHD 카메라

제품 설명
개요

CandidTech의 T3 360AVM 솔루션은 NTSC/PAL 형식으로 CVBS 카메라 및 AHD 카메라의 신호 입력을 지원하며 CVBS, VGA 및 HDMI 비디오 신호를 출력하여 특정 차량의 인포테인먼트 디스플레이 시스템과의 원활한 통합을 보장합니다.

또한 이 솔루션은 FOV(시야각) 크롭, 궤적선 및 기타 관련 정보 오버레이 기능과 같은 강력한 기능을 제공합니다.

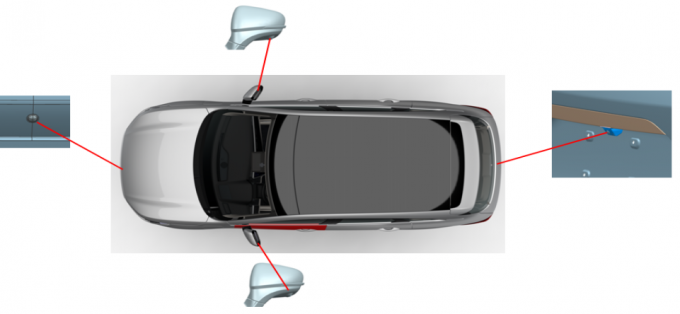

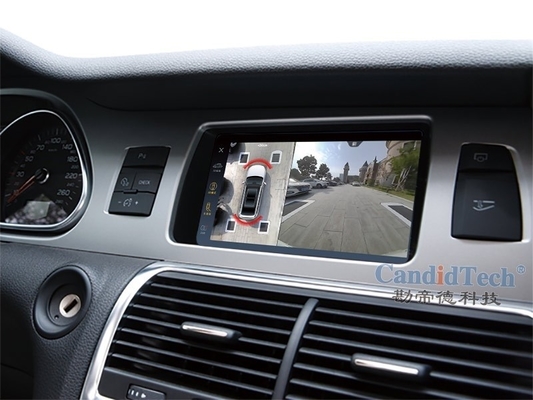

ECU 시스템은 향상된 이미지 데이터를 차량 내 디스플레이로 전송하여 명확하고 직관적인 시각 효과를 제공합니다. 당사의 원활한 이미지 스티칭 기술을 통해 차량의 360도 조감도를 생성하여 운전자에게 차량 주변 환경에 대한 포괄적인 시야를 제공함으로써 운전 안전과 편의성을 크게 향상시킵니다.


 360 AVM System


CandidTech의 T3 360 AVM 시스템 제안은 홍콩 및 말레이시아의 Alphard 및 Vellfire, 싱가포르의 Subaru 및 Sylphy와 같은 프로젝트에서 양산되었습니다.

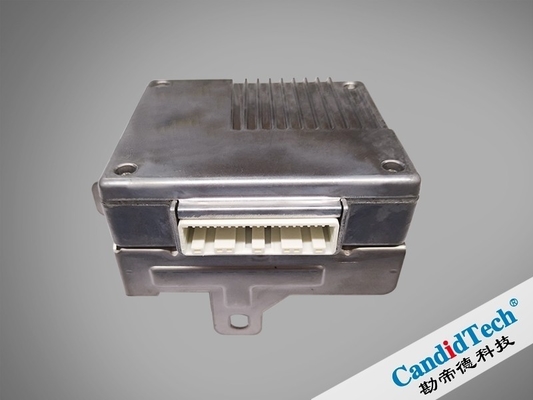

사양 - ECU

작동 전압

9~32VDC
작동 전류 <1A @ 13.5VDC
대기 전류 <1mA
소비 전력 <15W
콜드 스타트 시간 <4S
작동 온도 -40°C ~ 70°C
보관 온도 -40°C ~ 85°C
출력 비디오 형식 NTSC / PAL
출력 비디오 신호 CVBS / HDMI / VGA
비디오 전환 지연 <50ms
출력 프레임 속도 30 fps
이미지 간 지연 <100ms(3프레임 미만)

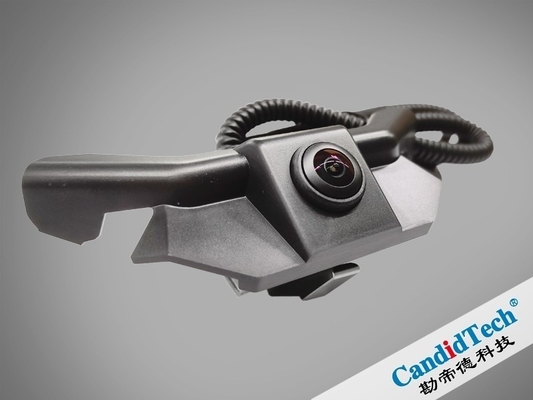

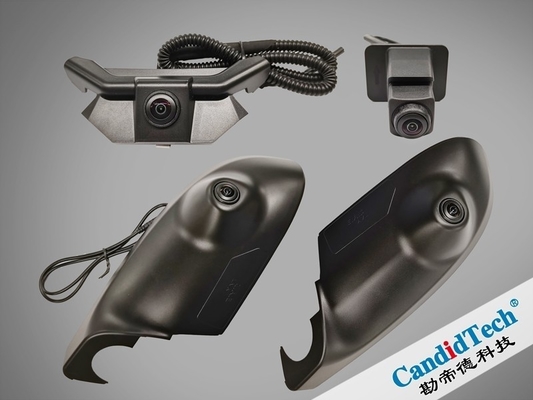

사양 - 카메라

이미지 센서

ASX340 (1/4" 4:3 IT CMOS)
작동 전압 4.5V~5.5V
작동 전류 <100mA
작동 온도 -40°C ~ 85°C
보관 온도 -40°C ~ 85°C
작동 습도 90±5 %RH
방수 등급(배선 하네스 포함) IP69
유효 픽셀 720(H) x 480(V)
수평 FOV 192±4°
수직 FOV 142±4°
비디오 출력 형식 NTSC / PAL
카메라 신호 CVBS / AHD
S/N 비율 >46dB
동적 범위 73.8dB
자동 화이트 밸런스(AWB) 예
자동 게인 제어(AGC) 예
자동 노출 제어(AEC) 예
프레임 속도 30 fps
셔터 유형 전자식 롤링 셔터(ERS)
최소 조도 1.0lux (50 IRE 포함)
응답 시간 <1초 (흐릿한 이미지에서 선명한 이미지까지)
이미지 해상도 수평≥ 300 라인; 수직 ≥ 300 라인
광축 정밀도 ±2°

CandidTech의 360 AVM 시스템 개발의 주요 장점은 무엇입니까? 1. 고급 센서 융합 기술

10년 경력의 360도 서라운드 뷰 자동차 OEM/ODM 부품 공급업체로서 고급 센서 융합 기술을 숙달했습니다. 여러 고해상도 카메라, 초음파 센서 및 때로는 레이더 센서까지 통합할 수 있습니다.

2. 고성능 이미지 처리

자체 개발한 고성능 이미지 처리 알고리즘은 핵심 강점입니다. 이러한 알고리즘은 카메라에서 캡처한 대량의 이미지 데이터를 신속하게 처리할 수 있습니다. 이미지 품질을 향상시키고 렌즈 왜곡을 보정하며 실시간으로 여러 카메라 뷰를 스티칭하여 끊김 없는 360도 조감도를 생성합니다. 이를 통해 운전자는 복잡한 조명 조건에서도 차량 주변의 모든 잠재적 장애물과 위험을 명확하게 볼 수 있습니다.

3. 맞춤형 소프트웨어 솔루션

다양한 자동차 제조업체의 특정 요구 사항에 맞춰 고도로 맞춤화된 소프트웨어 솔루션을 제공합니다. 당사의 소프트웨어는 차량의 기존 차량 내 엔터테인먼트 시스템, 운전자 지원 시스템 및 ECU와 통합될 수 있습니다. 이를 통해 360도 서라운드 뷰 시스템의 원활한 작동 및 제어가 가능합니다.

4. 안정적인 연결 및 데이터 전송

안정적인 연결과 고속 데이터 전송을 보장합니다. GMSL(기가비트 멀티미디어 직렬 링크)과 같은 고급 통신 프로토콜을 사용하여 신호 손실이나 지연 없이 대량의 이미지 데이터를 실시간으로 카메라에서 중앙 처리 장치로 전송할 수 있습니다. 이는 특히 동적 주차 안내와 같은 실시간 애플리케이션의 경우 시스템의 원활한 작동에 중요합니다.

5. 뛰어난 환경 적응성

당사의 제품은 뛰어난 환경 적응성을 갖도록 설계되었습니다. 극도로 추운 조건부터 매우 더운 조건까지 광범위한 온도에서 견딜 수 있습니다. 높은 수준의 방수 및 방진 등급(IP67 이상)을 갖춘 당사의 카메라와 센서는 다양한 악천후 및 도로 조건에서 정상적으로 작동할 수 있습니다. 이는 자동차 OEM에서 높이 평가하는 360도 서라운드 뷰 시스템의 장기적인 신뢰성과 안정성을 보장합니다.

Candid의 360 서라운드 뷰 시스템의 혁신적인 기능 및 기능에 대한 자세한 내용은 [https://www.candidelectronics.com/around-view-monitor-system-solution-avm_nc7]을 방문하십시오.

당사의 현재 제품 라인은 다양한 애플리케이션을 위한 차량용 카메라를 포함합니다: 후방 보기, 전방 보기, 측면 보기 및 주변 보기, 대시 캠, 주변 모니터링 시스템, ADAS 제품, CMS(카메라 모니터 시스템), OMS(탑승자 모니터 시스템), DMS(운전자 모니터 시스템)등입니다. 자세한 내용은 sales2@candidelectronics.com으로 이메일을 보내주십시오.
